礦用全自動無壓風門控制系統ZMK127型風門電控運行穩定

產品介紹：

ZMK-127礦用全自動平衡風門（以下簡稱全自動風門）是普通手動風門的升級換代產品，實現了風門的自動控制、電液開啟（或氣動開啟）、電氣閉鎖、到位檢測、聲光報警等多項重要功能。與手動風門相比，在產品安全性、使用方便性等方面，實現了較大的提高。

產品分類及組成：

礦用全自動平衡風門分電液全自動平衡風門和氣動全自動平衡風門兩種。

電液全自動平衡風門由風門機械結構、電液風門動力系統、ZMK127型風門電控裝置組成。

氣動全自動平衡風門由風門機械結構、氣動風門動力系統、ZMK127型風門電控裝置組成。

風門機械機構包含兩道單式風門主體，每道單式風門主體由兩扇門和一套門框組成，為雙扇對開結構，該結構開啟時，較好的達到了平衡內外風壓的目的，對于門框的沖擊力小，可靠耐用，配有窗，可方便的對風門兩側的情況進行觀察。

風門門體的門扇及門框一般采用鋼板焊接結構，外部采用噴塑處理，外觀整機美觀，可防井下腐蝕，經久耐用。我公司另有復合高分子材料門板，具有強度高、抗靜電、阻燃、耐腐蝕等特性，供用戶選擇使用。

產品功能說明：

全自動平衡風門的基本功能如下所示：

全自動控制狀態下，車輛及人員通過時，風門自動打開，車輛或人員經過后自動關閉，無需人力開啟，方便實用。

兩道風門之間實現了電氣和機械雙重閉鎖，完全避免了兩道門都打開的情況，安全可靠。

具備手動控制功能，可利用遙控器或手動按鈕來人為的控制風門的打開和關閉。

每道風門均采用了反風設計，保證了在礦井停電情況下可依靠人力開閉風門。

具備應急解除閉鎖功能，特殊情況下，可解除兩道風門的閉鎖，使兩套風門全部鎖定在打開狀態。

具備LED顯示報警和語音報警兩種報警方式，車輛經過時，可發出多種語音提示信號，故障狀態下可發出聲光報警信號。

功能介紹：

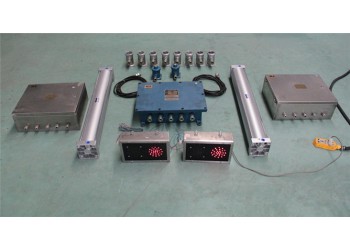

一套全自動風門由兩道單式風門主體、一套機械閉鎖裝置、一套電控系統、兩套動力傳動裝置、兩套聲光報警顯示器、兩套紅外線傳感器、兩套位置傳感器、兩套手動控制按鈕組成。

每道單式風門主體由兩扇門和一套門框組成，為雙扇對開結構，該結構開啟時，較好的達到了平衡內外風壓的目的，對于門框的沖擊力小，可靠耐用，配有窗，以方便對風門兩側的情況進行觀察。

自動狀態：

兩道風門兩端的巷道壁上分別安裝紅外線傳感器，在風門的兩端形成檢測線，當行人或車輛由巷道的任一方進入時，傳感器自動檢測并為控制設備提供信號，當A門有人經過時，傳感器發出信號，A門動力源通電，打開A風門，風門上裝有傳感器，檢測風門的閉、合狀態（此信號可傳達地面調度室，以方便地檢測風門關閉情況）。在A門打開時，聲光報警裝置得到觸發信號，發出提示警示語“風門打開，請注意安全”并傳承著紅燈閃爍，B門聲光報警裝置同時提示“前方風門打開，請您稍后”伴有紅燈亮。B門設有閉鎖，以防止兩扇門都打開影響煤礦安全，經過適當?shù)难訒r(shí)（可以根據需要設定），A門自動關閉，等到傳感器檢測關閉到位后，警示語音及紅燈關閉，綠燈常亮。

手動狀態：

手動操作情況下，礦車需要通過風門時，手動按下A門的“打開”控制按鈕，A門打開，同時B門關閉，兩扇門打開和關閉的同時，同樣伴有語音提示信號。同樣，按下A門的“關閉”控制按鈕，A門關閉，同時B門打開。

報警狀態：

在控制系統發出控制風門打開或關閉的指令后，在8秒內（可設定）傳感器仍檢測不到到位信號時，則控制系統將向聲光報警顯示器報警指令，聲光報警顯示器將同時發出紅燈閃爍信號和蜂鳴報警信號，通知相關人員采取措施。
