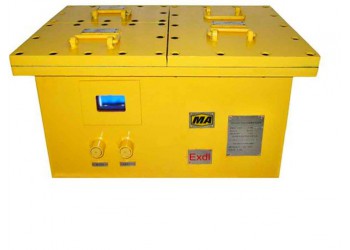

UPS電源DXBL1536/127B礦用本安型鋰離子蓄電池電源

1概述

DXBL1536/127B 礦用隔爆型鋰離子蓄電池電源（以下簡稱電源）可用于需要大容量后備電源的設備和系統中。

電池箱為礦用隔爆型

電源在下列環境條件下能正常工作：

a) 環境溫度：0℃～40℃；

b)空氣相對濕度：≤95﹪（＋25℃）；

c)海拔高度： 不高于 2000m；

d)大氣壓力：80kPa～106 kPa(海拔高度不高于 2000 米)；

e)無顯著振動和沖擊的場合；

f)允許在煤礦井下有瓦斯（甲烷）和煤塵爆炸危險、周圍無腐蝕性氣體的環境中使用；

工作方式：連續工作。

廠家銷售：周經理  電話（微信）：15689789708  QQ:412133077

２．電源結構及外形尺寸、重量

2 結構概述

電源由外殼、電池組和電池組管理系統、逆變器、充電器、充放電繼電器及顯示屏組成。電源有三個腔體組成(鋰電池組腔、接線腔、電池組管理系統腔)。通過各電源的接線腔與電池組的管理系統相連接，對電池組進行充放電管理控制。電池組管理系統腔側壁裝有兩個按鈕點動自復位按鈕，一個按鈕是電源啟動開關，另一個是顯示屏翻頁按鈕。

2．3 外形尺寸： 920×470×260mm （長×寬×高）

2．4 重量： 110Kg

工作原理：

外部交流輸入供電時，變壓器輸出一路AC127V 通過在線逆變器隔離輸出 AC127V 給外部負載供電；同時變壓器輸出的另一路 220V 給充電器，充電器通過繼電器和二極管單項回路給電池組充電。外部交流輸入電壓斷電時，電池組通過繼電器回路及二極管單向回路輸出給逆變器直流輸入端，逆變輸出 AC127V 交流電源給負載供電。BMS 管理系統的從控板對電池組進行充放電管理，采集板對電池組單體電池電壓進行溫度和電壓采集管理。BMS 從控板得電時充放電繼電器都吸合，充電時，當單體電池電壓達到過壓時(大于 3.65V)，則充電繼電器斷開,電池組處于均衡狀態，當單體zui高電壓均衡落到 3.3V 時，充電繼電器再次吸合進行每天一次的補電。電池組放電時，放到單體電池電壓欠壓時（小于 2.75V），放電繼電器斷開，此時外部負載斷電，只有 BMS 耗電，當電池組單體zui低電壓低于 2.70V 時，BMS 斷電（此時顯示屏也不亮），從而保護電池組不至于過放損壞電池。

山東綠翼機電有限公司

電氣性能和技術參數

工作方式和基本功能

工作方式：連續工作方式；

基本功能：充、放電和動力蓄電功
