XT4系列測量單元擁有30×5毫米的PSD窗口,以及一個OLED顯示器，它顯示了這個單元的角度，更容易在軸上定位。線激光技術提供了一個快速的安裝和簡單的測量過程。擁有IP66和67的防塵/水和防振等級。長時間運行的大容量電池，可達24小時。內置藍牙無線技術。根據不同的場景工裝配置，配有XT40探頭的產品包括：T40A-F,T40A-G等型號。
一、功能及特點：
1. 9-12-3 時鐘法水平機械對中
2. 任意三點法水平機械對中（小角度 20°測量）
3. 軟腳測量
4. 對中偏差色彩提醒（紅/綠）
5. 熱膨脹設置
6. 中文，3D 彩屏圖形，動態指導實時調整
7. 一次測量，即可完成工作
8. 測量單元頂部升級顯示旋轉角度，盤車更直觀，方便
9. 內置鋰電池續航升級，工作時間>16 小時
10 內置藍牙無線，測量方便
測量距離： 0—3m 效果z佳 z遠 10m
測量精度：0.001mm
二、.技術參數：
1.系統
|
相對濕度 |
10–95% |
|
重 量 (整套系統) |
7 kg |
|
手提箱 |
W×H×D: 400×300×170mm抗摔，防水和防塵 |
2.顯示單元
|
類 型 |
彩色 7”高清 IPS/AFFS，工業級，強光下可視 |
|
屏 幕 |
電容式觸摸屏，分辨率 720*1280 |
|
顯示精度 |
0.001 mm |
|
電源管理 |
無間斷電源 Endurio? 系統 supply |
|
內置電池 |
5400 毫安時鋰聚合物電池 |
|
充電接口 |
USB Type-c24pin |
|
工作時間 |
大約 16 小時 (正常使用) |
|
工作溫度 |
-10-50℃ |
|
存放溫度 |
-20-50℃ |
|
外置存儲擴展 |
Micro SD card（TF card），z大支持 64GB 擴展 |
|
存儲數據 |
>100,000 條測量數據 |
|
數據接口 |
USB Type-c24pin 支持 OTG/RS232 串口 |
|
輔助功能 |
計算器 |
|
攝像頭 |
后置：1300 萬像素自動對焦和電子閃光燈 前置：500 萬像素定焦 |
|
藍牙 |
Bluetooh V4.0 低功率版 |
|
防護等級 |
IP Class 65. 66 |
|
外殼材料 |
ABS / PC 太陽黃/ 黑色 TPU |
|
外形尺寸 |
202×138×22 mm |
|
重 量 |
660 g |

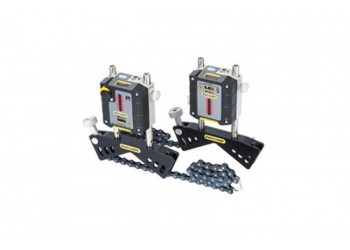

3.測量單元 XT40-M / XT40-S
|
類 型 |
PSD 30mm 大尺寸探測窗口 |
|
顯示精度 |
0.001 mm |
|
測量精度 |
示值 1%±0.001mm |
|
激光 類型 |
二極管激光 |
|
激光波長范圍 |
630–680 nm |
|
激光安全等級 |
Class 2 |
|
激光輸出功率 |
<1 mW |
|
傳輸連接方式 |
內置藍牙無線 |
|
工作時間 |
>24 小時 |
|
傾角儀精度 |
0.1? |
|
溫度傳感器精度 |
± 1° C |
|
工作溫度 |
-10–50 °C |
|
存放溫度 |
-20–50 °C |
|
材質 |
鋁合金+ PC/ABS + TPE |
|
防護等級 |
IP Class 65/66 |
|
尺寸 |
B×H×D: 76x76.7x39.3 mm |
|
重量 |
245 g |
