反射內存卡 GE反射內存卡 GE反射內存 PCI5565 PCI5565PIORC PCI-5565 VMIC5565 ACC-5595 ACC5595 PCIE5565 PCIE-5565 ACC-5595-208 反射內存HUB 反射內存交換機
PCI-5565PIORC-110000含128MB板載內存卡，多模光纖，傳輸距離300m，適合在實驗室用，可以滿足大多數需求。是最常用的反射內存型號。出貨量也最多。128M反射內存空間足夠大多數應用和方案使用。如需更大內存可以選用256M空間的型號。
PCI-5565PIORC-111000含128MB板載內存卡，單模光纖，傳輸距離10km，適合遠距離傳輸，離如在一些高危行業，核電，火箭發動機實驗等，測試點離現場需一定距離的情況下適合使用。
PCI-5565PIORC-210000含256MB反射內存卡，多模光纖，大內存適合需要傳輸大量數據的應用。傳輸距離300m
PCI-5565PIORC-211000含256MB反射內存卡 單模光纖，，傳輸距離10km，適合遠距離傳輸，離如在一些高危行業，核電，火箭發動機實驗等，測試點離現場需一定距離的情況下適合使用。
PCI接口反射內存卡訂購信息
PCI-5565PIORC-110000 128MB反射內存卡 多模光纖
PCI-5565PIORC-111000 128MB反射內存卡 單模光纖
PCI-5565PIORC-210000 256MB反射內存卡 多模光纖
PCI-5565PIORC-211000 256MB反射內存卡 單模光纖
PMC接口反射內存卡訂購信息
PMC-5565PIORC-110000 128MB反射內存卡 多模光纖
PMC-5565PIORC-111000 128MB反射內存卡 單模光纖
PMC-5565PIORC-210000 256MB反射內存卡 多模光纖
PMC-5565PIORC-211000 256MB反射內存卡 單模光纖
CPCI接口反射內存訂購信息
CPCI-5565PIORC-110000 128MB反射內存, 多模光纖
CPCI-5565PIORC-111000 128MB反射內存, 單模光纖
CPCI-5565PIORC-210000 256MB反射內存 多模光纖
CPCI-5565PIORC-211000 256MB反射內存 單模光纖
反射內存定義
反射內存網絡是一種特殊類型的共享內存系統，旨在使多個獨立計算機共享通用數據集。反射內存網絡可在每個子系統中保存整個共享內存的獨立備份。每個子系統均享有充分且不受限制的訪問權限，還能以極高的本地內存寫入速度修改本地數據集。 當數據寫入本地反射內存?zhèn)浞荩咚龠壿嬐綄⑵鋫鬏斨镰h(huán)狀網絡的下一個節點，如圖所示。每個后續節點同時將這個新數據寫入本地備份，然后將其發送至環網的下一個節點。當信息回到初始節點時便會被從網絡中移除，然后，根據特定硬件與節點數目，網絡上的所有計算機幾個微妙之內便會在同一地址擁有相同數據。本地處理器無需接入網絡便能在任意時間讀取這些數據。通過這種方式，每臺計算機便可始終擁有共享內存集的最新本地備份。在本例的四個節點中，所有計算機只需 2.1 μs 便可接收到寫入反射內存中的數據。
反射內存卡的通訊區別于其它常規的通訊方式，是一種無需軟件參與而實現數據共享的通訊方式。以PCI5565為例，PCI5565在系統中映射一個128M的內存空間，應用程序將采集的數據寫入板載的的內存中，而將這個內存中的數據共享到其它節點是由硬件來完成，硬件完成將數據以幀的方式傳遞到下一個節點，由于采用2.125G的光纖通訊這個速度是非常快的，縮短了數據同步的時間，在一些系統中可以認為兩個內存中的數據是完全一樣的。在實時性更高的系統中而且這個時間是可以預測的，因此在一些ms級或更低仿真周期的仿真系統中反射內存網的優勢非常明顯。
反射內存網區別于通用的通訊方式，但價格和成本一直比較高，不能像傳統網絡那樣可以將成本做到很低，這限制了反射內存的應用，在一些成本敏感的系統中，只能是與常規網絡互為補充。但反射內存的易用性降低了軟件開發的成本和周期，節省了CPU開銷，易于理解和使用，減小了系統的復雜度，縮短了系統研發周期減小了風險，這些優點使反射內存卡得到更多的應用。
目前反射內存網最為廣泛的應用是在實時仿真系統，在這種系統中各個功能模塊劃分得十分清楚。負責采集數據的計算機，負責模型解算的計算機，負責圖像顯示的計算機，負責數據輸出的計算機。負責系統綜合控制的計算機等等，可以擴充和減少節點，進行分布外理。軟件開發也可以在不同的OS中進行。這使得多個員工合作快速開發出一個健壯的系統成為可能。
當然反射內存卡有更多的應用領域，這種可由設計人員自由發揮的，靈活設計系統。
我們的接口卡可以安裝在各種各樣的計算機背板和總線中，包括VME、PMC、PCI和PCI Express。我們支持各種各樣的操作系統，例如Linux®、VxWorks®、Microsoft® Windows® XP/ Vista®/2003和Solaris®。您也可以選擇多模式以用于短的光線路線，或選擇單模式用于節點之間的長距離線路以實現光纖電纜的互聯。此外，我們最新的軟件工具專門用于輕松實現從老版反射內存產品到功能更全、性能年更高的新版反射內存產品之間的升級。
端口API庫是一種軟件工具，可提供從傳統RFM1反射內存用戶升級為具備更多功能和更高性能的最新RFM2硬件的遷移途徑。RFM1/RMNet至RFM2g端口能夠使RFM1用戶在作出最小改變的情況下使用性能更高和功能更強的RFM2設備。端口API是一種中間層，可輕松地通過RFM2g驅動器進行安裝，并能夠使用戶在作出很小改變或不改變的情況下在新的RFM2反射內存產品中運行為RFM1產品開發的應用程序代碼。端口層位于RFM2g API之上，在為應用程序提供類似的RFM1/RMNet API的同時，能夠幫助在兩個API之間實現轉換。端口API庫可用于從RFM1/RMNet“不再推薦使用或停產”產品頁進行下載。
1. 板載128Mbyte內存或256M內存
2. 網絡傳輸高速，實時，確定
3. 高速光纖網絡波特率可達2.125G
4. 低延遲率：節點間百納秒級延遲
5. 數據可以在256個獨立系統（節點）間共享
6. 與操作系統，處理器和總線方式無關
7. 傳輸距離：多模最高300米，單模可達10公里
8. 網絡中斷能力–點到點或廣播中斷
9. 在PCI, PMC, CPCI及VME平臺間數據可自由進行交換
10. 支持PCI64位66M傳輸，支持3.3或5V總線電平。
11. 錯誤檢測功能
12. 冗余傳輸模式
13. 數據包長度為4到64BYTES
14. 兩個獨立的DMA通道
15. 支持DMA和PIO模式傳輸
16. 節點間數據傳輸過程無需CPU參與，易于使用
17. 支持WindowsNT,Windows 2000,VxWorks和Linux等OS
這樣做的問題是 不同計算機的字節排序可能會不同，不同的機器間通訊時，需要作字節排序的轉換工作，在 GE FUNAC 的反射內存中，這一轉換由反射內存板自動完成，不需要軟件開銷。
l 確定的數據傳輸時間
當數據被寫入本地的反射內存卡的內存中時，就被同時傳輸?shù)狡渌噙B的計算機上，沒有軟件延遲，硬件延遲固定且極小。5565 系列反射內存卡在節點間傳輸數據時只需 400 納秒。這種確定的時間延遲為設計實時應用提供了有效的保證
l 經濟、高效
許多系統設計人員往往希望在較短的時間內，花費盡量少的開銷實現一個集群系統，而大部分時間和開銷有花費在系統互連的軟件和硬件上。在這種情況下，反射內存卡是一種非常好的選擇。首先，反射內存卡的數據傳輸速率是非常吸引人的，而且不需要象以太網樣需要多層協議。其次，反射內存卡使用簡單，不需要開發額外的通訊軟件，這有利于提高系統的可靠性，另外，也節省了軟件的開發費用。

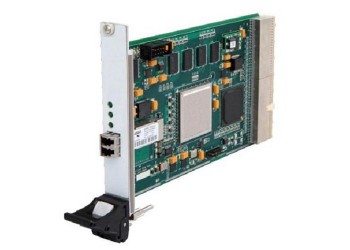

反射內存卡反射內存 PCIE-5565 PCI-556
