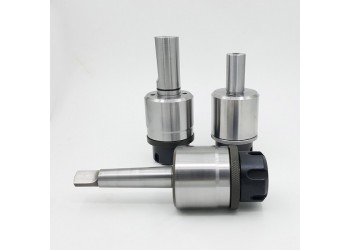

自動定心可調式浮動鉸刀柄 ER25浮動刀柄

浮動鉸刀刀柄采用一種特殊設計的機構，使得刀柄可以在平行于軸向內浮動或在垂直空間內角度浮動或同時兼具這兩種浮動以補償因機床熱變形、工件安裝、鉸刀等在水平軸向或在垂直空間內的誤差。可消除喇叭孔、提高孔的圓柱度、保證孔的尺寸穩定并提高鉸刀壽命

在鉸孔加工中您是否被以下問題所困擾：

●孔的尺寸擴大，尺寸達不到加工要求

●孔的中間大，兩頭小，圓柱度達不到要求

●內孔表面粗糙度達不到要求

●鉸刀不耐用

●孔的直線性差

●大批量加工生產時難以保證孔徑尺寸的一致性

賽萬特浮動鉸刀柄可以幫您解決以上問題：

 浮動鉸刀刀柄（floating toolholder ) 可用于鏜銑床、數控加工中心機床或車銑復合中心機床。

      浮動鉸刀刀柄用以補償因工件安裝、鉸刀等在水平軸向或在垂直空間內的誤差。浮動鉸刀刀柄主要應用于需要高精密鉸孔加工場合。廣泛應用汽車發動機、船舶發動機以及液壓、醫療、能源等領域.

      大量的高精度、高表面質量的孔加工需求使得鉸刀加工量大大增加。 鉸刀的制造商們也在不斷努力提高他們的產品質量和精度以滿足這些特定的需求。 盡管機床的精度不斷提高，但機床的主軸和待鉸的孔，要使他們達到很高的同心度仍然是個棘手的問題。 導致這個問題的一個重要也是難解決的原因是機床軸承的發熱導致主軸的同心度偏差。 正如您所知， 要取得孔和機床主軸的高精度的同心度，就要是鉸刀很完美的伸進孔中并且保證不受任何徑向力。浮動鉸刀柄真是為達到此目的設計。

     鉸刀本身不能浮動，而是安裝在浮動鉸刀刀柄中 實現浮動， 浮動鉸刀刀柄采用一種特殊設計的機構，使得刀柄可以在平行于軸向內浮動或在垂直空間內角度浮動或同時兼具這兩種浮動以補償因機床熱變形、工件安裝、鉸刀等在水平軸向或在垂直空間內的誤差。

浮動刀柄 浮動鉸刀刀柄 無錫浮動鉸刀刀柄 廠家直銷 特接回饋

目前我司賽萬特浮動鉸刀柄庫存為側固25的柄部，后期我們將新增BT\HSK\MTA\VDI等各種規格標準刀柄接口；輸出端為ER25（可夾持D16柄的鉸刀），后期將新增側固\莫氏等輸出方式的刀柄。

浮動鉸刀柄優勢：

 ●反應靈敏

    扭矩的傳遞及鉸刀的位置的調整都是以鋼球為介質，根據累計偏差，隨地的迅速地做出調整，始終使鉸刀中心與工件孔中心一致，不僅能徑向浮動，同時也能軸向浮動。

  ●精密可靠

    滾道表面，關鍵零件主要尺寸偏差<0.005mm

 ●穩固耐久

    全部采用進口鋼珠、滾道及定位銷，鋼球與滾道為線接觸。

自動定心可調式浮動鉸刀柄 ER25浮動刀柄
