巷道用KXH127C岔位指示器 岔位指示器警示行人或車輛

概述

1.1 產品特點

KXH127C 礦用隔爆兼本安型岔位指示器（以下簡稱岔位指示器），為礦用隔爆兼本質安全型，適

用于煤礦井下有瓦斯及煤塵爆炸危險的軌道線路道岔,配接軌道傳感器后,工作狀態根據軌道道岔位

置，發出語言提示和光顯信號，作為道岔位置指示，警示行人或車輛避免事故發生。本產品主回路

為隔爆電路，燈光顯示和語言報警喇叭為本安回路。

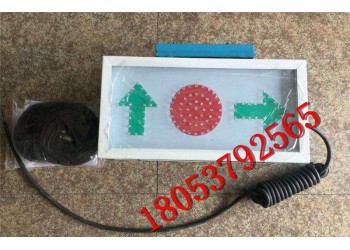

KXH127C礦用隔爆兼本安型岔位指示器

1.5 基本參數

1) 額定工作電壓：AC 127V

2) 電壓適應能力：75%—110%

3) 額定工作電流：AC 0.10A

4）本安參數

a. Uo: DC 12V，Io: 155mA，Co: 0.1uf, Lo: 0.1mH

b. 指示燈：開路電壓 DC16V，Io: 155mA。喇叭：開路電壓 AC5.5V，短路電流 910.00 mA。

c.傳感器：電源 DC12V         輸出：NPN 晶體管 e 極輸出

5）過流保護動作值為 155 mA，短路電流穩定值≤155mA。

6） 本產品通過電纜線與交流 127V 動力線相連接，電纜采用 3×1.5mm? 礦用電纜，電纜連接

長度為 5m,分布電容≤0.1uF/km，分布電感≤1mH/km。

7）語音報警聲級強度：≥85dB（A）

8) 光信號應在黑暗中20m處清晰可見。

9) 長期工作制。

1.6 使用條件

岔位指示器在下列條件下應能正常工作：

a)海拔高度不超過 2000m(80～110)Kpa；

b)環境溫度：0℃～＋40℃；

c)平均相對濕度：不大于 95%（＋25℃）；

d)煤礦井下有甲烷、煤塵爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的場合；

e)無顯著振動和沖擊的環境。

2外形尺寸及重量

外形尺寸：600mm×200mm×250mm

重量：15.5kg
