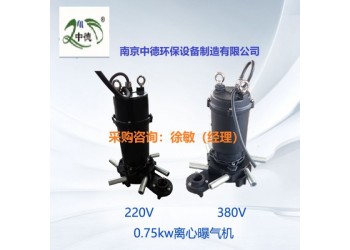

QXB潛水離心式曝氣機

1.設備名稱：潛水離心式曝氣機

2.設備型號：QXB-1.5

3.性能參數

型 號 技術參數	QXB-1.5
功率 KW	1.5
電流 A	4
電壓 V	380
轉速 r/min	1470
頻率 Hz	50
絕緣等級	F
潛入深度 m	2
進氣量 m3/h	22
數 量 套	14

4、用途

潛水曝氣機用于污水處理廠的曝氣池，曝氣沉砂池，也可用于小型污水處理裝置、工業廢水處理和養魚塘增氧。

2、特點

1）結構緊湊，占地面積小，安裝方便。

2）除進氣口外，其余部分潛入水中，噪音小。

3）吸入空氣多，產生氣泡多而細，溶氧率高。

4）無需提供氣源，省去鼓風機，工程投資少。

5）采用引進德國ABS技術，葉輪采用無堵塞式，運行安全、可靠。

5、技術要求

4.1 潛水離心式曝氣機由潛水電機、進氣管、混合室、消聲器和曝氣盤等組成。

4.2  潛水離心式曝氣機能夠在規定的范圍內正常工作，無汽蝕發生，運行噪音小于70分貝，運行平穩，電動機具有足夠的額定功率。

4.3  潛水離心式曝氣機的所有承壓零件均作氣壓試驗，試驗壓力為其設計壓力的2倍，但不低于0.2Mpa，歷時5min而無泄漏現象。

4.4  潛水離心式曝氣機在組裝后，進行0.2Mpa氣壓試驗，歷時5min而無泄漏現象。

4.5  潛水離心式曝氣機噴涂環氧樹脂防腐漆，涂層厚度大于300μm，其表面光亮，無砂眼、裂痕等，過流部件采用噴涂環氧樹脂防腐漆。

4.6潛水離心式曝氣機輪、轉子作動平衡試驗，平衡精度為G6.3級。

4.7不銹鋼銘牌牢固地固定在每臺潛水離心式曝氣機的明顯的地方，銘牌采用沖壓的數字標志。

4.7每臺潛水離心式曝氣機的起吊耳置于曝氣機的上蓋的重心附近，牢固、可靠。

5、結構特點

5.1 潛水離心式曝氣機4kw以上油室和電機腔內設有漏水保護報警功能。

5.2 潛水離心式曝氣機葉輪采用高效無堵塞設計，為大通道葉輪，葉輪為整體鑄造，葉輪與軸之間采用內部防松鎖定裝置，葉輪能方便地從底部抽出。

5.3 電纜電線密封采用特制的硫化橡膠密封頭，能方便地進行更換并能有效地密封，電纜線采用YCW型防油橡套電纜，隨機電纜長度為10m，或根據用戶要求配置。

5.4  潛水離心式曝氣機采用機械密封結構型式進行密封，分別處于油室內，確保正常可靠工作，油室具有足夠的空間容納膨脹的油量，并能方便地更換。

5.5  電動機采用鼠籠式感應潛水電動機，防護等級為IP68，定子繞組采用F級絕緣，定子繞組采用H級絕緣，起動電流不大于額定電流的5倍，效率85~95%，滿負荷功率因素≥0.8。

6、主要材質

6.1  潛水離心式曝氣機機座、機殼等用HT250鑄鐵鑄造，具有一定的耐腐蝕性，并能承受一定負荷的沖擊。

6.2  潛水離心式曝氣機電機軸采用2cri13制造，在結構設計上采取了消除應力集中的措施。

6.3 潛水離心式曝氣機的機械密封均奉化飛固的產品，根據抽送介質情況可分別采用碳化硅／碳化硅、碳化鎢/碳化鎢、碳化硅/碳化鎢材質，機械密封的設計使用壽命為35000小時以上。

6.4 潛水離心式曝氣機的軸承采用NSK軸承，其累計設計運行壽命可確保在25000小時以上。

6.5潛水離心式曝氣機的靜密封采用丁晴-70 O型圈。

6.6潛水離心式曝氣機所有緊固件材質為不銹鋼。

7、質量保證

每臺潛水離心式曝氣機在組裝完畢后，進行性能測試，確保機組的整體性能符合有關標準，保證運行時間不小于8000小時，機組的設計使用壽命不小于6年。

8、安裝及調試

潛水離心式曝氣機采用移動式進行安裝，能方便地進行安裝、調試和維護保養。

9、運行控制

每臺潛水離心式曝氣機均引出動力電纜和控制保護信號電纜線，與專用控制設備相接可對潛水離心式曝氣機進行過載、缺相、短路、泄漏、超溫等保護和提供相應的信號指示，可確保機組可靠運行。

監測裝置：電機定子溫度監測，在電機的三相定子繞組線圈上設有溫度傳感器，并配置熱保護開關（設置在150^OC時動作），以便超溫時停機。

機旁端子箱：具備進、出引線端子，并具備運轉、停機、電源顯示和就地手動開機、停機及緊急狀態下急停自鎖功能，很大地方便了安裝、調試和檢修工作。

10、供貨范圍

配套完整的潛水離心式曝氣機，包括潛水離心式曝氣機主機、消聲器、進氣管等。
