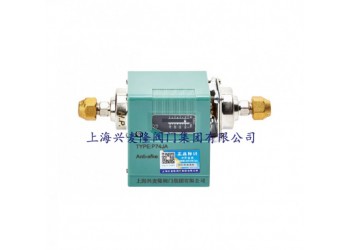

P74JA壓差控制器
產品概述
P74JA壓差控制器組合了兩個具有高靈敏度的壓力原件，二者一旦改變，即引起開關機構動作來控制設備諸如馬達驅動閥門。開掛提供SPDT非快速作用（浮動）動作，因此共用的可移動觸點，會接觸點，會接觸二個固定觸點之一，或者停留在二者之間（無接觸）。
技術參數
|
產品 |
壓差控制器P74JA-3 |
|
|
刻度范圍 |
8-60PSI2PSI(14kpa),固定的 |
|
|
運行壓差 |
180PSIG（1214KPa） |
|
|
波紋管z大超壓 |
120PSI |
|
|
波紋管z大允許壓差 |
1A 24V交流，50/60Hz |
|
|
電氣規格 |
SPDT全封閉浮動式PENN開關 |
|
|
觸頭元件 |
1.6mm |
|
|
材料 |
盒子 |
0.6mm |
|
外殼 |
灰色烘漆 |
|
|
涂層 |
安裝于平面上和用一個通用安裝托架 |
|
|
電線連接 |
用色標螺旋或接線終端 |
|
|
重量 |
11kg |
|
|
運行時環境溫度
|
z低 |
-1℃ |
|
z高 |
60℃ |
|
觸點容量
|
型號 |
調節范圍 |
開關差 |
出廠設定壓差 |
復位時間（秒） |
z大工作壓力 |
備注 |
|
P74JA |
0.3-1.5 |
0.3 |
0.3 |
NO |
17 |
T-帶延時機構
H-高壓
L-低壓 |
|
P74JA |
0.3-2 |
0.3 |
0.5 |
NO |
17 |
|
|
P74JA |
0.5-4 |
0.5 |
1 |
NO |
17 |
|
|
P74JA |
2-4 |
0.5 |
2 |
NO |
33 |
|
|
P74JA |
2-6 |
0.5 |
2 |
NO |
33 |
|
|
P74JA |
0.3-2 |
0.3 |
0.5 |
60、90、20 |
17 |
|
|
P74JA |
0.5-4 |
0.5 |
1 |
60、90、20 |
17 |
|
|
P74JA |
2-4 |
0.5 |
2 |
60、90、20 |
33 |
|
|
P74JA |
2-6 |
0.5 |
2 |
60、90、20 |
33 |
一般說明
A． 確認控制器并非安裝于會冷電器規格過重的儀器上。對于控制器的z大電氣規格極其觸點動作見控制器外殼內側所附標簽。
B． 在連接壓力控制前，應先把所有管路弄清潔和排氣。
C． 避免急劇彎曲或折鈕連接銅管。
D． 預留長一點的連接銅管把那部分卷曲并穩妥地安裝以避免震動讓連接銅管有松余，以避免太緊時會出現琴弦振，而導致連接銅管的折斷。防止連接銅管與周圍表面的摩擦或撞擊，以免損壞連接銅管。
應用范圍
A、 P74JA壓差傳感器通常應用于水系統，以控制水管與回水管間之壓差。控制器的SPDT浮點動作接觸點后，令馬達驅動器操縱閥門。一種典型的應用是，把閥門安裝在系統水泵附近的旁通管道中。當系統壓差增大而超過控制器設定值時，閥門則進而開大，更多的水轉向流經旁通閥，從而使系統壓差減小。壓差的減小導致閥門開始關小以及系統壓差的增加。
B、 如有操作失控，會導致人員財產損失的可能系統（報警，監控系統），在失控時發出警報。安裝者有責任增加設施（安全，限制控制），加以保護，或增設報警監控系統。
